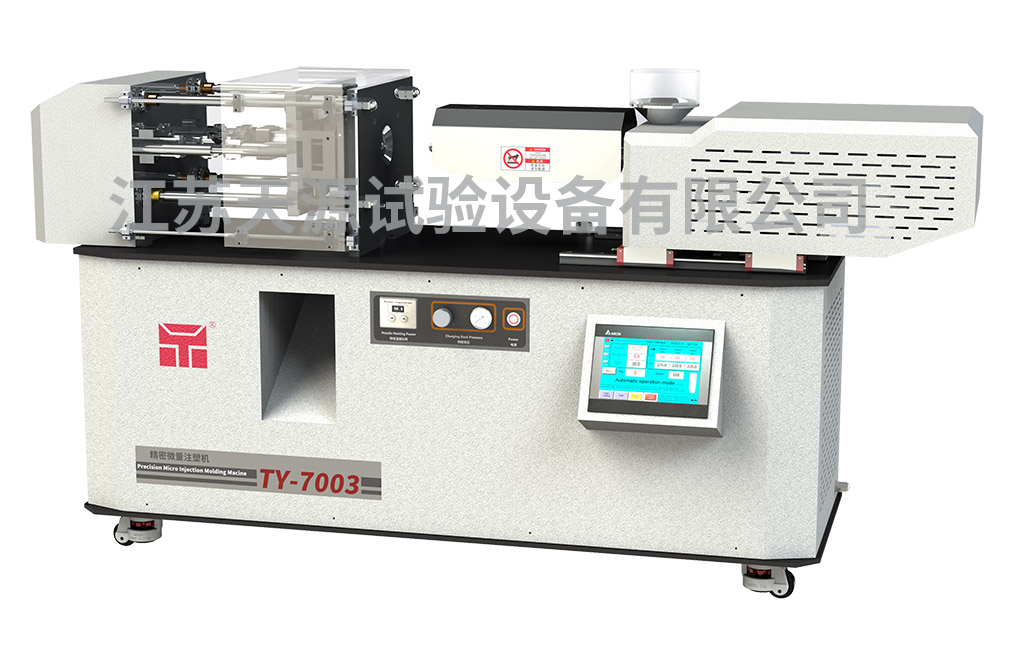

设备概述: TY-7003精密微量注塑机,对生产用机进行了微缩和改进,具有体积小、可移动性强,适用于课堂教学和小型试样及小型产品的制作或打样。该产品包括开模合模部件、溶胶注射部件、机身、加热系统、控制系统和加料装置。具有结构简单,操作方便,无噪音无污染;采用AC220V电源,可在任何有电场所使用,不受工业用电的限制。产品演示视频:链接地址(单击) 性能特点: 采用小型模具,控制模具制作费用,AC220V+气动控制+行星伺服系统,实现无油无需动力电场合使用,体积小。拥有PLC人机界面(彩色触摸屏)并融入一键式操作系统,操作简单维护方便。安全保障采用机械式以及电子式双保护装置,保障安全。 技术参数: 主要技术参数 | 规 格 | 加料扭矩 | 105N.M(伺服电机+行星减速机) | 气压 | ≥0.8Mpa | 射胶解析度 | 0. 1mm | 射胶范围 | 0-80mm | 加料转速 | 额定0.1-60rpm(最高100rpm;60转后扭矩逐步递减至50%) | 开模行程(约) | 70mm(不含模具) | 注射力(约) | 1800kg(倍力系统提升至3600Kg) | 最大射出压力 | 57 MPa (倍力系统提升至113MPa) | 射胶量(约) | 25cm3(流动性较差的需要定制倍力系统) | 锁模力(约) | 2T(双曲臂锁模装置) | 最高温度 | 360℃ | 温控精度 | ±0.5℃(恒温状态) | 电源/满载功率 | 单项AC 220V±10%;50Hz; 2200W(模具加温款3200W) | 螺杆直径 | 20mm(长径比30:1) | 哥林柱间距 | 280*186mm(中心距) | 定模圈外径 | 50mm | 模具尺寸 | 360长*90mm宽*72mm厚(不含模片) | 模具厚度 | 0-25mm(自由调节) | 料斗容量 | 0.2L | 外形尺寸(约) | 580宽×850高×1700mm长 | 质量(约) | 380kg |
液压款小型注塑机
主要技术参数 | 规格 | 射胶量范围 | 0-80mm | 开模行程 | 70mm(不含模具) | 注射力 | 7T | 最大射胶量 | 25cm3 | 锁模力 | 8T(双曲臂锁模装置) | 最高温度 | 一:模头/二/三/四区料桶 400°C | 温控精度 | ±0.5°C(恒温状态) | 螺杆直径 | 20mm | 定模圈外径 | 50mm | 哥林柱间距 | 280*186mm(中心距) | 模具尺寸 | 360*90*72mm(长*宽*厚)不含模片 | 模具厚度 | 0-25mm |
|
